超高频定向天线ZJTX26026045-8DBI —上海择捷智能科技有限公司
时间：2022-03-31
Ⅰ 产品简介
———————————————————————————————————————————————————————
名称：超高频定向天线ZJTX26026045-8DBI
超高频定向天线ZJTX26026045-8DBI适用于物流、门禁系统、防伪系统及生产过程控制等多种无线
射频识别（RFID）系统。
射频识别（RFID）系统。
Ⅱ 技术参数
———————————————————————————————————————————————————————
● 电气性能
| 型号 | ZJTX26026045-8DBI |
| 频率范围 (MHz) | 902-928 |
| 增益(dBi) | 8dBi |
| 极化方式 | 圆极化 |
| 半功率角Beam Width(°) | Hor:68 Ver:68 |
| 驻波比 | ≤1.3 |
| 阻抗(Ω) | 50 |
| 前后比(dB) | ≥13 |
| 优秀功率(W) | 50 |
| 轴比(dB) | ≤2 |
| 防雷保护 | 直流接地 |
● 机械性能
| 接头 | N-Female |
| 接头位置 | 底部直出 |
| 天线尺寸(mm) | 258*258*45mm |
| 净重(kg) | 0.58 |
| 有效受风面积(㎡) | ≤0.2 |
| 优秀抗风强度(m/s) | 36.9 |
| 辐射材料 | 铝 |
| 天线罩材料 | ABS |
| 天线罩颜色 | 白色 |
| 工作温度(℃) | -40～70 |
| 抱杆直径(mm) | φ30～φ50 |
Ⅲ 产品实拍
———————————————————————————————————————————————————————

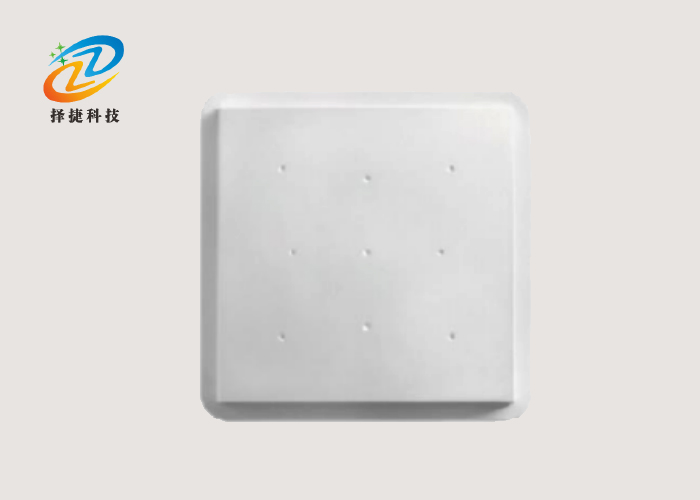

实拍展示

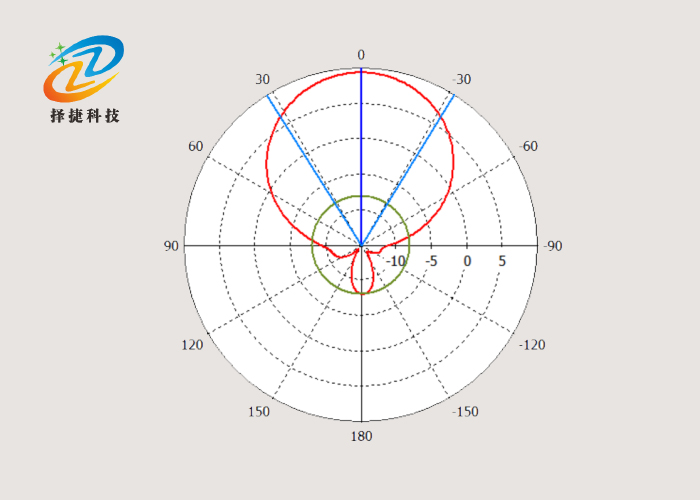

水平方向图

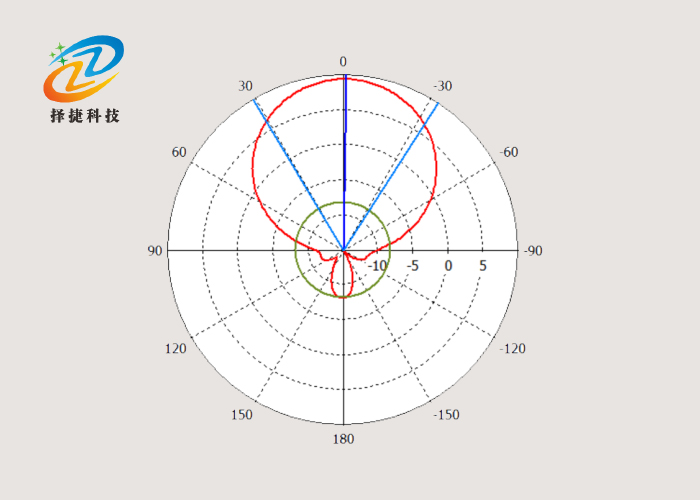

垂直方向图
水平方向图
垂直方向图
