超高频多通道读写器
远距离超高频ZJ-F508-4A/IP读写器—上海择捷智能科技有限公司
时间：2022-03-31
Ⅰ产品简介
———————————————————————————————————————————————————————
名称：远距离超高频ZJ-F508-4A/IP读写器
远距离超高频ZJ-F508-4A/IP读写器是上海择捷智能科技有限公司自主研发工业网口通讯的读写器，其中网口通讯
具有多功能、高可靠、高性能等优点，里面的网口模块集成了TCP/IP 协议栈，提供了完整的网络接入和数据传输
功能。
具有多功能、高可靠、高性能等优点，里面的网口模块集成了TCP/IP 协议栈，提供了完整的网络接入和数据传输
功能。
Ⅱ安装说明
———————————————————————————————————————————————————————
● 注意事项：
为了保证设备的正常稳定工作及您的人身财产安全，安装 ZJ-F508-4A/IP 设备前，请仔细阅读如下注意事项：
・首先检查电源插座接地端是否已连接到大地，并查看本地电源电压是否符合读写器适用电压范围；
・检查设备与外部连接是否紧密；
・注意 USB 类型选择和长度限制： USB 线采用直连，长度不超过 10 米。
● 安装条件：
连接设备前，请先认真检查产品是否完好，附件是否完整，如有损坏短缺，请及时联系供应商。
● 设备连接：
・连接电源适配器：将电源线插入交流电源供电插座，再将电源线的另一端插入读写器的电源接口处并紧固；接通
读写器电源，同时读写器内电源指示灯会长亮显示。
・连接PC 机：USB 接口用于近距离通信（不大于 10m），USB 口连接，实现 PC 机与该设备的通信；
● 验收：读写器工作是否正常。
为了保证设备的正常稳定工作及您的人身财产安全，安装 ZJ-F508-4A/IP 设备前，请仔细阅读如下注意事项：
・首先检查电源插座接地端是否已连接到大地，并查看本地电源电压是否符合读写器适用电压范围；
・检查设备与外部连接是否紧密；
・注意 USB 类型选择和长度限制： USB 线采用直连，长度不超过 10 米。
● 安装条件：
连接设备前，请先认真检查产品是否完好，附件是否完整，如有损坏短缺，请及时联系供应商。
● 设备连接：
・连接电源适配器：将电源线插入交流电源供电插座，再将电源线的另一端插入读写器的电源接口处并紧固；接通
读写器电源，同时读写器内电源指示灯会长亮显示。
・连接PC 机：USB 接口用于近距离通信（不大于 10m），USB 口连接，实现 PC 机与该设备的通信；
● 验收：读写器工作是否正常。
Ⅲ常见故障
———————————————————————————————————————————————————————
● 日常维护：
读写器在使用过程的日常维护：检查读写器电源线连接是否牢靠
● 常见故障分析及解决：
・供电系统故障：检查电源适配器供电是否正常，交流电源电压是否满足 100V～240V 之间。
・USB 不能连接：USB 电缆线未连接或连接不牢靠，选择的 USB 口是否正确。
・网口不能连接：注意 IP 地址是否正确，连接的电脑要固定同网段的 IP。
Ⅳ主要技术参数
———————————————————————————————————————————————————————
| 性能参数 | |
| 通讯接口 | TCP/IP、USB |
| 软件环境 | Windows Server 2003、Windows XP Service Pack 2、Windows 7、Windows10 操作系统 |
| 硬件环境 | P4/1.7GHz 以上PC，512M 或以上内存、40G 硬盘 |
| I/O 接口 | 2 路光耦输入、1 路继电器输出(驱动能力：直流 30V/ 2A，交流125V/0.75A) |
| 供电 | DC +5V～+17V（功率容量不小于 20W） |
| 环境条件 | |
| 工作温度 | -20℃～+70℃ |
| 储存温度 | -40℃～+85℃ |
| 储存相对湿度 | 5% RH～90%RH |
| 工作湿度 | 10％～95％RH 无冷凝 |
| 供电方式(推荐） | 电源适配器供电 AC 输入 100V～240V±10% 1.5A |
| 频率 | 50Hz～60Hz |
| DC 输出 | +12V/2A(不小于 2A) |
| 物理属性 | |
| 产品尺寸 | 160 x 127 x 24mm |
| 重量 | 0.5kg |
Ⅳ 产品展示
———————————————————————————————————————————————————————

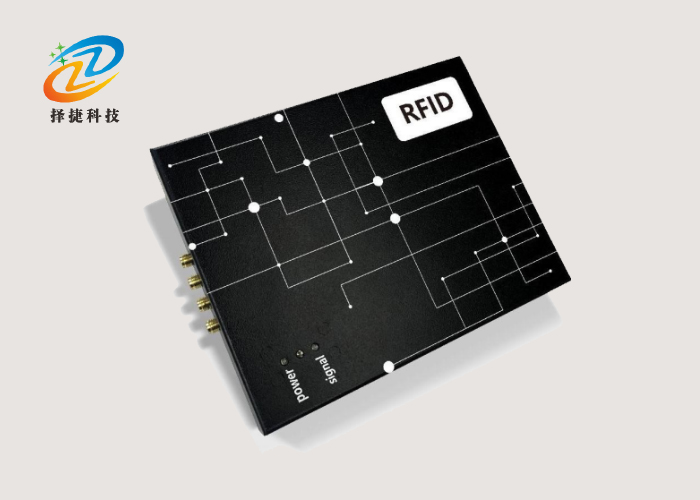

实拍展示

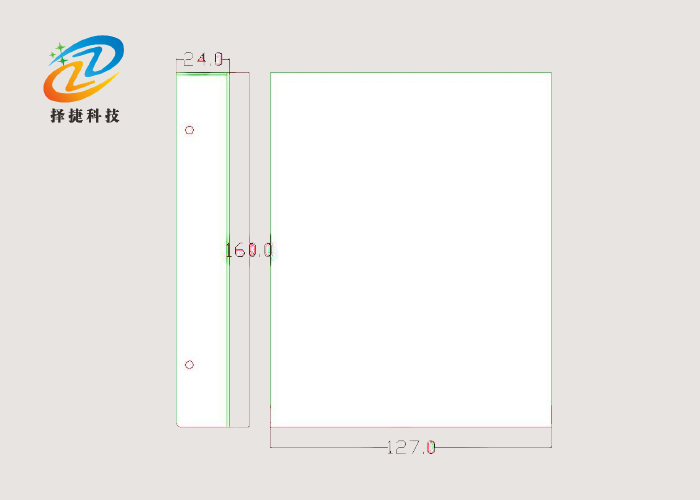

外形尺寸

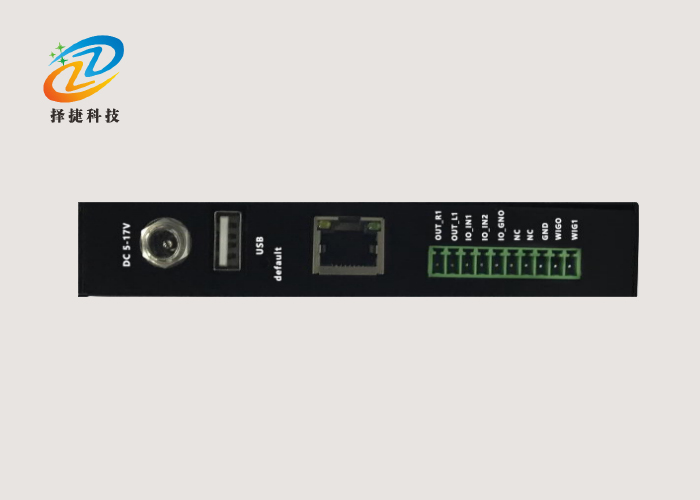

接口示意图
