Ⅰ 产品概述

————————————————————————————————————————————————————

1.1产品简介
      ZJTD03 RFID隧道机，通过射频识别技术结合传送通道的方式，进行盘点、复核等操作，可对批量单箱的多件物品进行快速识别，告别了传统人工盘点计数的落后方式，设备集成多种传感器，采用PLC控制逻辑进行自动化识别。识别速度快，可在3秒内识别300件以上的物品，并可在显示屏上实时生成列表，核对并作出相应提示与报警，方便管理人员核对。极大的节省了人力和节约了时间。
1.2工作环境条件
ZJTD03 RFID隧道机本产品应工作于室内干燥的硬质平坦地面，要求有良好的通风散热条件。
工作温度：0℃～50℃
存储温度：-10℃～60℃
环境湿度：10%RH～90%RH
对环境及能源的影响：
任何无线电发射设备，包括本设备，有可能对未经合适保护的医疗设备的工作造成干扰。如果有这方面的问题，可向有关医疗设备的生产厂家进行咨询。本设备的工作对其它电子设备也可能造成干扰。
1.3安全及防护措施

• 下班时应及时关闭设备；
• 安装到位后须固定，并保证设备维护门可以正常打开；
• 设备上的钥匙禁止遗留在设备上，所有开门在不维护的情况下必须关闭并锁死；
• 使用设备上的电源开关关闭设备，禁止直接切断电源。

Ⅱ 技术参数
———————————————————————————————————————————————————————
2.1主要特性

• 支持国际上流行的ISO18000-6C空中接口协议标准；
• 一体化设计减少设备冗余；
• 具有EPC标签匹配和重复标签过滤功能；
• 密集型阅读模式；
• Windows10操作系统；
• 脱离网络能独立工作；
• 支持软硬件升级。

2.2技术参数

• 工作频段：920-925MHz（国标）/902-928MHz（美标）
• 工作标准：ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、
• GB/T29768-2013（可拓展支持）
• 输出功率：33dbm/36dbm
• 传送速度：最高能达40m/min
• 传动承重：最高能达80KG
• 读取标签数量：单次大于400件
• 触摸显示屏：10.1寸
• 操作系统：windows/Android
• 电控：台达PLC 配备闭环步进电机
• 输送线体：三段独立控制，速度可调

Ⅲ 尺寸重量

———————————————————————————————————————————————————————
3.1外形及安装尺寸
外型尺寸：800×1800×1200 mm（长×宽×高）
3.2重量
≥150KG

Ⅳ 结构特征与工作原理

———————————————————————————————————————————————————————
4.1总体结构
      ZJTD03 RFID隧道机由天线、读写模块、电源模块、工控主机、触摸显示屏、机箱外壳及其他选配件等部分组成。
4.2结构说明

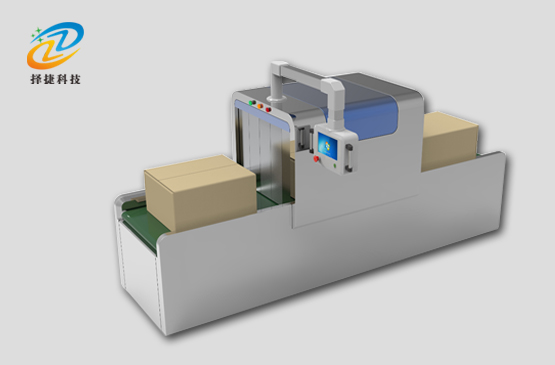

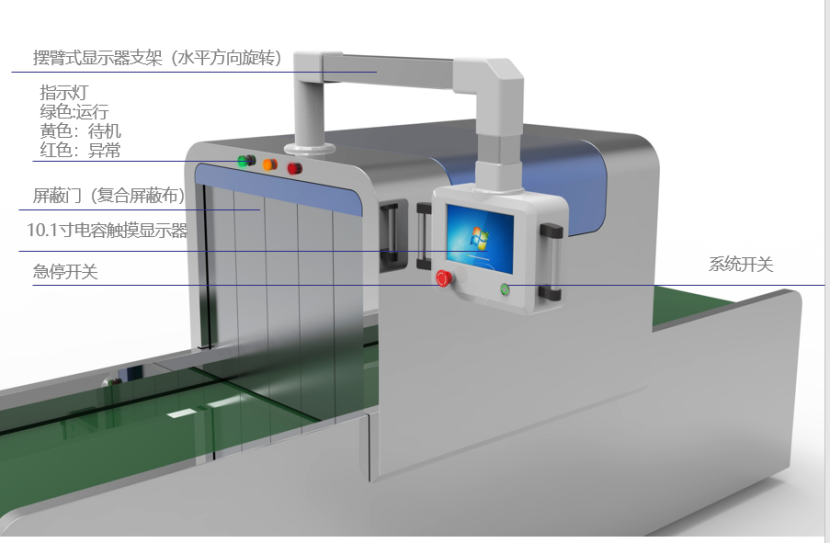

     如上图所示，ZJTD03 RFID隧道机外部结构为机柜型，上面有触摸显示屏，中部有扫描设备平台及感应指示灯。
4.3配置清单

序号	名称	单位	数量	标配/选配	备注
1	RFID隧道机	台	1	标配	主体机壳。含内部传动机构。
2	超高频RFID组件	套	1	标配	含天线、读写器
3	工控机	套	1	标配	WIN10，2G运行+32G内存，可选配安卓。
4	显示屏	套	1	标配	10.1寸电容触摸屏

6.2软件应用环境
Windows10系统,安装.NET Framework 4.5.2
6.3软件安装
（待完善）
6.4日常维护

• 擦拭外壳：在关机的状态下，触摸屏用液晶屏清洁套装或者柔软干净的布料（例如眼镜布）进行清洁，其他部位用干净的布料擦拭；
• 长时间停用，应关闭设备总电源，并在设备上覆盖遮尘物品；
• 长时间停用后恢复使用前，应先打开机箱检测设备连接线并确定连接牢固后再打开总电源开始使用。
• 保存在阴凉干燥的环境中。

6.5常见的故障分析及解决
供电系统故障
检查设备电源线是否连接牢固，有无损坏；
电源插板上的控制开关是否打开、主机开关是否打开、各个设备的电源指示灯是否正常。
不能读取标签信息
检查天线的各个接头是否松动，如果有松动将松动部位拧紧。
用“demo软件”测试，确定是否天线号错误。

Ⅶ 运输贮存

———————————————————————————————————————————————————————
7.1运输要求

• 适合铁路、公路、航空、水运等运输方式；
• 木箱包装，内衬泡沫；
• 需正放，不可平放、倒置；
• 禁止堆放，搬运要用叉车或轮车；
• 包装箱上禁止放置超过20Kg的物品；
• 各个部件必须安装牢固，运输过程中不可以剧烈震动。

7.2储存要求

• 储存时要将设备断电并覆盖防尘布；
• 上部禁止堆放物品；
• 环境要求阴凉干燥，温度不高于30℃。

Ⅷ 开箱及检查

———————————————————————————————————————————————————————
8.1包装说明

• 木箱包装，外包装尺寸：820 X 1820 X 1220mm
• 侧面印有向上、易碎、防潮、堆放层数标识；
• 正面印刷有设备净重、毛重、生产日期。

8.2开箱

• 为了方便日后的储存与运输，请打开包装后妥善保存包装箱及包装材料。
• 开箱时首先查找“装箱单”，然后根据装箱单上的内容点检设备及配件是否齐全；
• 包装箱内除了外，还包括产品使用所需附件。

Ⅸ 售后及联系方式

———————————————————————————————————————————————————————
9.1售后服务
当用户使用本产品遇到无法解决的问题时，请与本公司的客户服务中心联系。
在用户与本公司客户服务中心联系之前，请用户将以下信息记录在手边：

• 产品型号及序列号；
• 产品故障表象；
• 产品故障可能原因。

9.2联系方式
上海择捷智能科技有限公司
地址：上海市浦东新区秋兴路875号A栋三楼
邮编：201306
电话：021-20939612
网址：http://shzjsmart.com
